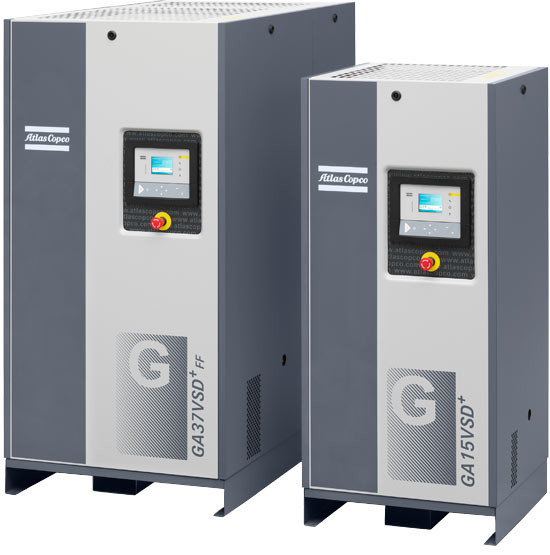

70kw Atlas GA 75 + VSD, Atlas tornillo compresor de aire Conversión de frecuencia

Compresor de aire de conversión de frecuencia con tornillo rotativo de 110 kW Atlas Ga Vsd+75

GA37-110 VSD+.pdf

El nuevo y revolucionario compresor de Atlas GA75 VSD+

La innovación
Atlas ha revolucionado la construcción y el rendimiento de los compresores.
GA 37-110 VSD + tiene un diseño vertical y compacto, lo que ahorra espacio de piso y de trabajo valioso, facilita el acceso al mantenimiento y reduce el costo total de propiedad para todos los clientes.

Confiable
• Nuestro inversor Neos, desarrollado internamente para maximizar la fiabilidad del compresor, está construido para proporcionar una protección adicional contra el polvo y otras partículas.
• La transmisión de frecuencia y el tren de transmisión completamente cerrados aseguran el rendimiento incluso en los entornos más duros.
• Basado en la combinación única de tecnologías probadas y componentes existentes, combinados de manera óptima por la experiencia y el know-how de Atlas.

Es muy inteligente.
• Fácil monitorización y mantenimiento gracias al controlador táctil Elektronikon ®.
• Las notificaciones de mantenimiento y el estado de la máquina están disponibles por correo electrónico o mensajes de texto SMARTLINK.
• Informes personalizados sobre el rendimiento energético de su máquina, de conformidad con la norma ISO 50001.

1

Motor con imán permanente en el interior (iPM)
• Motor refrigerado con aceite.
• Refrigeración óptima para todas las velocidades y condiciones ambientales.
• Diseño interno en Bélgica.
• Rodamiento del motor lubricado con aceite: sin (re) engrasamiento, aumentado
tiempo de actividad.
• IP66: resistente a la presión.
• Imágenes permanentes.
2
Nuevo elemento del compresor
• Nuevo perfil del rotor mejorado.
• Disminución de las pérdidas de presión.
• Optimización de los portales de entrada y salida.
3
Dirección directa
• Diseño vertical, menos piezas.
• Refrigerado con aceite, hermético a presión.
• No hay engranajes ni cinturones, no hay sellado del eje.

4

Filtro de entrada
• Trabajo pesado.
• Mantenimiento cada 4.000 horas.
• Indicador de caída de presión.

5

Ventilador radial
• Es compacto.
• Bajo nivel de ruido.
• Alta capacidad para una refrigeración optimizada.
6
Diseño clásico del refrigerador
• Separación de agua integrada.
• Enfriador de aceite/aire separado.
• Fácil acceso para el mantenimiento.
7
Inversor innovador Neos
• El inversor de diseño interno de Atlas ahora también controla los motores iPM.
• Protección IP5x.
• Revestimiento de aluminio robusto para un funcionamiento sin problemas en las condiciones más duras.
• Menos componentes: compactos, sencillos y fáciles de usar.
8
Secador integrado
• Una huella extra compacta.
• Agente refrigerante R410A.
9
El electronón ®
Controlador táctil
• Controlador de alta tecnología con indicaciones de advertencia, apagado del compresor y programación del mantenimiento.
• Fácil de usar y diseñado para funcionar en las condiciones más duras.
• Monitoreo remoto SMARTLINK estándar para maximizar el rendimiento del sistema de aire y el ahorro de energía.
• Control opcional de varios compresores (2, 4 o 6 compresores).
10
Válvula centinela
• Optimiza el flujo de entrada del extremo del aire.
• No hay pérdidas por desprendimiento.
• Diseño totalmente de aluminio: libre de mantenimiento.

11

VSD + cubículo Neos
• VSD+ es superior a las máquinas en ralentí.
• Los componentes eléctricos se mantienen fríos, lo que aumenta su vida útil.
• Dispositivo dedicado para motores de tecnología iPM.
• Disipación de calor del inversor en un compartimento separado.

VSD + para un ahorro medio de energía del 50%

La tecnología VSD + de Atlas® GA Variable Speed Drive + (VSD +) coincide estrechamente con la demanda de aire mediante el ajuste automático de la velocidad del motor.Combinado con el diseño innovador del motor iPM (imán permanente), esto se traduce en un ahorro medio de energía del 50% y una reducción media del 37% en el coste del ciclo de vida de un compresor.

¿Por qué la tecnología Atlas Variable Speed Drive +?
• Un ahorro de energía medio del 50% con un amplio rango de flujo (20-100%).
• El controlador táctil Elektronikon ® integrado controla la velocidad del motor y el inversor de frecuencia de alta eficiencia.
• No hay pérdidas de tiempo de ralentí ni pérdidas de escape durante el funcionamiento.
• El compresor puede encenderse o detenerse a plena presión del sistema sin necesidad de descargar.
• Elimina la penalización de la corriente pico durante el arranque.
• Minimiza las fugas del sistema debido a una menor presión del sistema.
• cumplimiento de las directivas EMC (2004/108/CE).
* En comparación con los compresores de velocidad fija, basados en mediciones realizadas por una agencia de auditoría energética independiente.

las especificaciones
