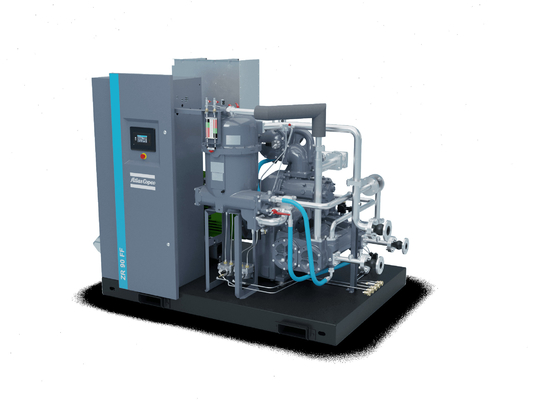

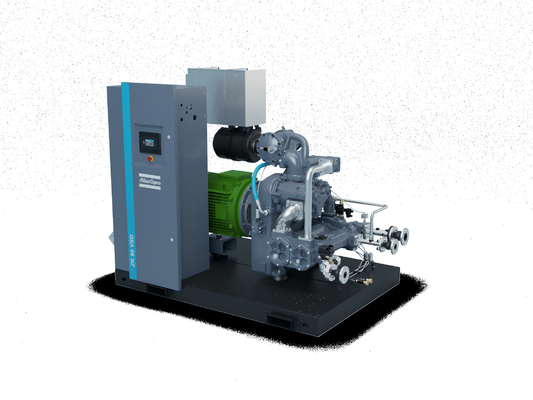

Compresores de tornillo giratorio sin aceite
ZR/ZT 55-90 (VSD) (FF)
Establecimiento de normas en materia de eficiencia energética, seguridad y fiabilidad
El camino más corto hacia una productividad superior es reducir al mínimo los costes operativos, manteniendo al mismo tiempo un suministro ininterrumpido de aire de la calidad adecuada.La serie de compresores Atlas Copco Z se centra en el ahorro de energía eficaz, garantizando la seguridad de los productos, excluyendo el 100% los riesgos de contaminación, y garantizando la máxima fiabilidad las 24 horas del día, no sólo hoy, sino día tras día,año tras año, con un coste de mantenimiento mínimo, pocas intervenciones de mantenimiento y largos intervalos de reparación.
Ventajas:
Pionería en el desarrollo de la tecnología de aire libre de aceite
La certificación ISO 8573-1 CLASS 0 significa, cero riesgo de que nuestros productos contaminen el aire comprimido.Esto significa que no dañaremos la difícil reputación profesional de su empresa debido a la contaminación de aceite de nuestros productos sin aceite..
Eficiencia energética máxima
Los elementos de tornillo libres de aceite superiores de los ZR/ZT® proporcionan la combinación óptima de alta entrega de aire libre (FAD) con el menor consumo de energía.las bajas caídas de presión y un tren motriz extremadamente eficiente dan como resultado la mayor eficiencia del paquete de compresores.
El paquete más completo
Con el compresor ZR/ZT, Atlas Copco ofrece una solución superior sin costes ocultos.sistema de lubricación y controlLa versión Full Feature incluso integra un secador de adsorción IMD para un producto final impecable.Sólo tienes que conectar y correr.
Presencia global - servicio local
Our aftermarket product portfolio is designed to add maximum value for our customers by ensuring the optimum availability and reliability of their compressed air equipment with the lowest possible operating costsOfrecemos esta garantía completa de servicio a través de nuestra extensa organización de servicios, manteniendo nuestra posición como líder en aire comprimido.
Optimice su sistema
Con el ZR/ZT, Atlas Copco ofrece un paquete estándar todo en uno que incorpora la última tecnología en un diseño construido para durar.Para optimizar aún más el rendimiento de su ZR/ZT o simplemente adaptarlo a su entorno de producción específico, las características opcionales están disponibles.
Diagrama de flujo
Flujo de proceso, flujo de aceite y flujo de enfriamiento - paso a paso
1Filtración y primera compresión
El flujo azul claro representa el aire que entra en el compresor a través del filtro de entrada donde se limpia el aire.Luego pasa a través de la válvula de aceleración con válvula de escape integrada que se encarga de la regulación de carga y descarga.
En la primera fase de compresión, la presión del aire se eleva a la presión intermedia, después de lo cual el aire se enfría en el enfriador intermedio.
2. enfriamiento y segunda compresión
Después del enfriador, el aire pasa a través de un sistema de separación de humedad antes de entrar en la etapa de alta presión.
3. Refrigeración y secado
El aire en la salida de la etapa de alta presión se divide en dos partes.Una parte pasa a través del amortiguador de pulsación con válvula de retención integrada al enfriador posterior, donde se enfría y se separa y evacua la humedadUna segunda parte va directamente al área de regeneración de la secadora de compresión térmica MD.
En el área de regeneración de la secadora, el aire caliente regenera el tambor de adsorción, después de lo cual pasa a través del enfriador de regeneración donde se enfría y la humedad se separa y evacua.. The cold air coming from the regeneration section is then mixed with the cold air from the after-cooler in the nozzle-ejector system before passing through the drying section of the adsorption drum where the moisture is removedEl aire seco sale del compresor a través de las bridas de conexión.
4Flujo de aceite
The yellow flow is the oil path within the compressor where the oil pump sucks oil from the oil sump and pumps it through the oil cooler and a high efficiency filter to give cool clean oil to the bearings and the gears; luego el aceite vuelve a fluir a la carcasa del engranaje.
Especificaciones técnicas
Datos del ZRZT 55-90 (VSD) (FF)
