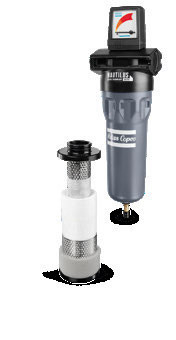

Filtros de aire comprimido de dos en uno UD+Series Atlas 16 bar Coalescing de aceite

Filtros de aire comprimido de la serie Atlas Ud+Filtros de coagulación de aceite de dos en uno de alto rendimiento

Haga clic para abrir nuestro catálogo:Filtros+Antwerp+folleto+EN+2935093245+20210602.pdf...

Filtros de coagulación de aceite dos en uno con ahorros de energía supremos

Los filtros UD+ reducen eficientemente los aerosoles de aceite, el polvo húmedo y las gotas de agua en su corriente de aire comprimido para proteger su inversión, equipos y procesos.El UD+ combina dos pasos de filtración (DD+ y PD+) en uno solo, una tecnología única para satisfacer los requisitos de alta calidad de diversas aplicaciones y proporcionar un ahorro energético máximo.

Sus beneficios

Ahorro de energía del 40%
Una caída de presión 40% menor que la combinación de filtros convencionales da como resultado una eficiencia energética 40% mayor.
Aire puro
La pureza del aire es igual a la obtenida utilizando dos filtros en línea, gracias al grueso paquete de filtros de filtros UD +.
Ahorrar espacio
El concepto de filtración dos en uno reduce el espacio y la complejidad de la instalación, por lo que los filtros UD+ son particularmente adecuados para aplicaciones donde el espacio es importante.
Ahorrar dinero
Instalar filtros UD+ para disfrutar de un ahorro de costes significativo en comparación

Desempeño

La UE+
Contaminante Aerosoles de aceite/polvo húmedo
Método de ensayo ISO 8573-2:2007, ISO 12500-1:2007
Modo máximo de transferencia de aceite (mg/m3) * 0.0009
Caída de la presión en estado húmedo (mbar) 245
Servicio de elementos Después de 4.000 horas de funcionamiento o 1 año
Precedente con separación de agua

* Concentración de aceite de entrada = 10 mg/m3.

Factores de corrección
Presión de entrada (bares) 1 2 3 4 5 6 7 8 10 12 14 16
Presión de entrada (psig) 15 29 44 58 72.5 87 102 116 145 174 203 232
Factor de corrección 0,38 0,53 0,65 0,75 0,83 0,92 1,00 1,06 1,20 1,31 1,41 1.50

Ejemplo
• Presión de trabajo de 3 bar (g), caudal de aire comprimido de 35 l/s.
• Multiplicar la capacidad nominal del filtro seleccionado por el factor de corrección correspondiente a la presión de trabajo requerida para obtener la capacidad a presión de trabajo:
- Tamaño 45+: 45 l/s * 0,65 = 29 l/s => el tamaño del filtro 45+ no es lo suficientemente grande.
- Tamaño 60+: 60 l/s * 0,65 = 39 l/s => el tamaño del filtro 60+ es el tamaño a seleccionar.

Opciones
• Kit de conexión de filtros para un fácil montaje en serie (9-550 l/s).
• El kit de montaje en pared simplifica la instalación (9-550 l/s).
• El acoplamiento rápido conecta el filtro con un desagüe o separador de aceite/agua.
• Contacto libre de tensión montado en el manómetro diferencial de presión, para indicar a distancia el reemplazo del cartucho.
• Desagüe electrónico de EWD sin pérdida de aire comprimido y función de alarma (EWD es opcional en tamaños 9 + - 550 +, 850 + T y 1100 + T; estándar en tamaños 550 + F y mayores).

Certificación
• ISO 8573-2:2007
• Norma ISO 12500-1: las condiciones de las2007
