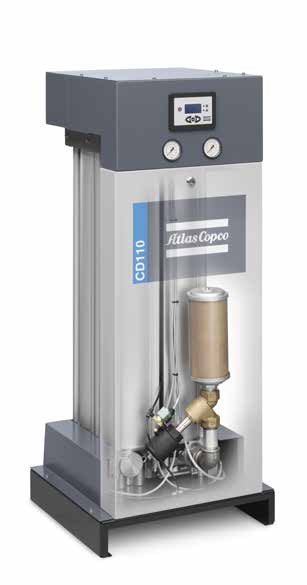

CD25-260 Atlas de secadores de aire desecantes con válvulas de acero inoxidable

ATLAS CD25-260 DESICANTADORES DE AIREOS Tratamiento del aire

Haga clic para abrir nuestro catálogo:Securizante + secadores + antwerp + folleto + EN + 2935093945.pdf...

¿Cómo funcionan los secadores?
Los secadores de desecante consisten en dos torres llenas de desecante. El aire comprimido húmedo pasa directamente a través de la sustancia, que adsorbe la humedad.El desecante tiene una capacidad de adsorción finita antes de que deba secarseDe ahí el diseño de las torres gemelas, mientras una torre seca el aire, la otra se regenera.

Atlas ofrece dos tipos de secadores de desecante, la serie BD+ de secadores de purga con soplador (cero) y la serie CD(+ de secadores de desecante sin calor.

1Se está secando.
El aire comprimido húmedo fluye hacia arriba a través del desecante adsorbente de abajo hacia arriba (1).

2Regeneración.
Secadoras con desecante sin calor ¢ CD+:
El aire seco de la salida de la torre de secado se expande a presión atmosférica y se envía a través del desecante saturado, forzando a la humedad adsorbida a salir (2 y 4).
Después de la desorción, se cierra la válvula de escape y se vuelve a presurizar el recipiente.

Seca de desecantes de purga con soplador (cero):
El soplador (5) toma el aire ambiente y lo sopla a través del calentador externo (6).

3. Refrigeración (BD+)
BD+ con purga:
Después de la fase de calentamiento, el desecante se enfría expandiendo el aire comprimido seco de la salida del recipiente de adsorción sobre el
la torre reactivada caliente.

BD+ con purga cero:
Después de la fase de calentamiento, el soplador toma el aire ambiente y lo envía a través de la torre reactivada de abajo a arriba.

4Cambiando.
El método de ensayo se basa en el ensayo de la estructura de la estructura de la estructura de la estructura de la estructura.

CD 25-260 Inversión competitiva y excelente fiabilidad

1. Funcionamiento fiable
Diseñadas para funcionar de forma fiable en funcionamiento continuo con un flujo de aire del 100%, mientras que la mayoría de las secadoras del mercado están diseñadas para funcionar a un 70% a 80%.Esto incluye un punto de presión constante de -20°C/-5°F o -40°C/-40°F como estándarEl punto de rocío de presión también se puede ajustar para cambios estacionales o de aplicación.

2. Diseño exclusivo del colector/válvula
• El gran diámetro de la tubería minimiza la caída de presión para ahorrar energía.
• La válvula 3/2 de accionamiento electrónico reduce el riesgo de averías y ofrece un control fiable durante las fluctuaciones del flujo de aire.el cambio de buque funciona sin problemas incluso en condiciones difíciles.

• Las aberturas de servicio aseguran un fácil servicio de las partes móviles del sistema de válvulas.
• El diseño inteligente del filtro minimiza la caída de presión, los tiempos de regeneración y el consumo de energía.

3,Sistema avanzado de control y seguimiento

• Display de 4 líneas en 23 idiomas.
• Alarmas de servicio y relé de alarma general.
• Supervisa todos los parámetros para garantizar la máxima fiabilidad.
• Permite la sincronización con el compresor, encendida/apagada cuando el compresor lo hace.
• Indicaciones de servicio (4,000, 8.000 y 40.000 horas) y advertencias.
• Sensor de punto de rocío de presión opcional para conmutación dependiente del punto de rocío.

4, de fácil mantenimiento y servicio
• Las bolsas de desecante permiten un reemplazo rápido sin derramamiento de material adsorbente.
• Un resorte cubre las bolsas para evitar daños por movimiento del desecante debido a pulsaciones de presión.5
• Un prefiltro PD duradero evita la contaminación por aceite para aumentar la vida útil del desecante y se incluye para su instalación en las tuberías de aire.
• Un postfiltro DDp protege la red de aire del polvo desecante y de la contaminación de la red y está incluido para su instalación en la tubería de aire.
• Debe instalarse en las tuberías de aire.
• Fácil de ensamblar y mantener.

6, Conjunto de purga de boquilla
Ofrece flexibilidad en la optimización de la presión de regeneración para el menor consumo de aire de purga.

7Opciones avanzadas
• Se requiere un sensor de punto de rocío de presión para el cambio dependiente del punto de rocío.

• Kit de montaje en la pared.

Especificaciones técnicas

Condiciones de referencia BD +: Datos de rendimiento de acuerdo con la norma ISO 7183:2007.
Temperatura de entrada de aire del compresor: 35 °C/100 °F.
Humedad relativa de la entrada: 100%.
Condiciones de referencia BD + ZP (purga cero):
Datos de rendimiento según la norma ISO 7183:2007.
Temperatura del aire ambiente: 25°C/77°F.
Humedad relativa del aire ambiente: 60%
