Secadores de aire con desecante de alto rendimiento BD300+ para aplicaciones industriales

SEGURADORES DE AIREOS DESECICANTE para una mayor productividad

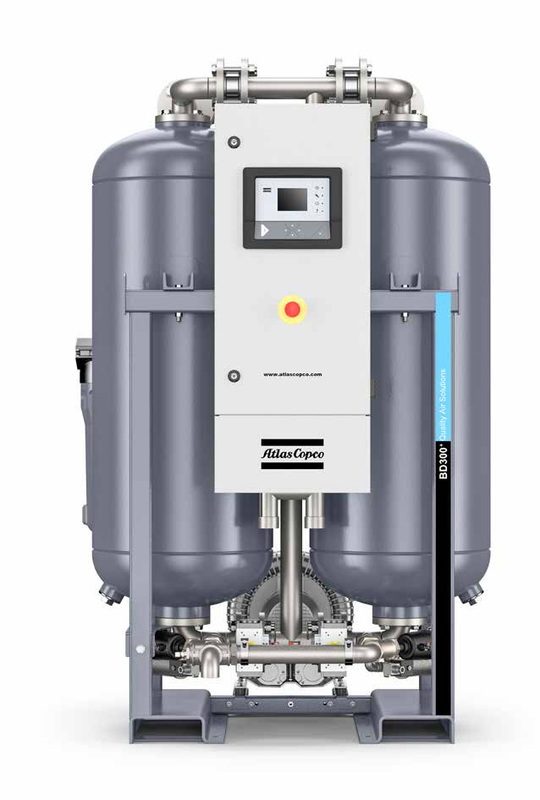

BD300+

Proceso de secado
1 El aire comprimido húmedo fluye hacia arriba a través del desecante que absorbe la humedad, de abajo hacia arriba.
El proceso de regeneración
2 El soplador absorbe el aire ambiente
3 y lo sopla sobre el calentador externo.
4 El aire calentado es entonces enviado a través del desecante saturado, forzando a la humedad adsorbida a salir, de arriba a abajo.
Cambiar
5 Después de la regeneración, las funciones de ambas torres cambian.
Refrigerador
Purificación cero: después del calentamiento, el desecante de la torre caliente se enfría.El enfriamiento se realiza enviando aire del recipiente caliente a través de un refrigerador y de nuevo a la torre caliente, de abajo hacia arriba.
Purga: después del calentamiento, el desecante de la torre caliente se enfría. El enfriamiento se realiza expandiendo el aire comprimido seco desde la salida del recipiente de adsorción sobre la torre reactivada caliente,de arriba a abajo.

Protección de su reputación y producción
El aire comprimido que entra en la red de aire siempre está saturado al 100%.Cuando se enfría, esta humedad se condensará, causando daños en su sistema de aire y en los productos terminados.Eliminación de humedad del aire comprimido con un punto de rocío de presión (PDP) tan bajo como -70°C/-100°F, los secadores de desecantes de Atlas Copco eliminan las fallas del sistema, los tiempos de inactividad de la producción y las costosas reparaciones.


Confiabilidad máxima
• Un punto de rocío de presión constante hasta -70°C/-100°F en condiciones de carga del 100%.
• Un diseño probado y duradero de las válvulas de conmutación mejora significativamente la vida útil del secador.
• Un sistema avanzado de control y seguimiento garantiza la eficiencia de la producción.

Eficiencia energética máxima
Los secadores de desecantes de Atlas Copco incorporan características de ahorro de energía para reducir su huella de carbono.La detección y control del punto de rocío adapta el consumo de energía a la carga real del secadorUn punto de ajuste PDP ajustable le permite adaptar el secador a sus necesidades reales.

Fácil instalación y largos intervalos de mantenimiento
Los secadores tienen una pequeña huella gracias a un diseño innovador todo en uno.

Asegurando su paz mental

Todos los componentes internos son de fácil acceso para facilitar el mantenimiento.

BD 250+ Torre doble
Excelente rendimiento, rendimiento eficiente

1 Desecante de calidad

• El desecante de gel de sílice de alta adsorción necesita menos energía de reactivación que otros agentes de secado.
• Una capa de desecante de dos capas con una capa inferior resistente al agua protege la capa superior de alto rendimiento.
• Punto de rocío de presión de -40°C/-40°F como estándar (-70°C/-100°F opcional).
• Hasta un 30% de desecante adicional para ofrecer un rendimiento constante incluso en condiciones adversas como altas temperaturas y sobrecargas temporales.

2 Válvulas de acero inoxidable
Las válvulas mariposas de acero inoxidable de alto rendimiento con actuadores aseguran una larga vida útil.

3 Calentador de baja densidad de potencia
• El diseño de acero inoxidable prolonga la vida útil.
• El calentador está instalado en una tubería aislada para una instalación de bajo consumo energético.
• Los recipientes aislados están disponibles como una opción para reducir aún más las pérdidas de calor y aumentar la eficiencia general (estándar en el modelo de -70 °C/-100 °F).

4 Tubo galvanizado con conexiones con bridas
• Las tuberías con flancos simplifican el mantenimiento y minimizan el riesgo de fugas.
• El tamaño de las tuberías está optimizado para garantizar una baja caída de presión para un máximo ahorro de energía.

5 Filtros
• Un prefiltro evita la contaminación por aceite para aumentar la vida útil del desecante.
• Un filtro posterior protege la red de aire del polvo desecante y de la contaminación de la red.
• Se puede montar directamente en la entrada y salida del secador para una baja caída de presión.
• Fácil de ensamblar y mantener, sin necesidad de conexiones adicionales de tuberías y filtros.

6 Sistema avanzado de control y seguimiento
• Instalado dentro de un cubículo IP54 para facilitar el cableado y la seguridad.
• Supervisa todos los parámetros para garantizar la máxima fiabilidad.

7 Cambios dependientes del punto de rocío
• Control del punto de rocío de presión real (higrómetro).

• Punto de rocío de presión (y alarma).
• El secador sólo cambiará a la torre siguiente cuando el desecante esté saturado, según lo medido por el sensor del punto de rocío.con el resultado de una reducción significativa del uso de energía.

8 Diseño robusto y compacto
• Marco estándar, incluidas ranuras para carretillas elevadoras y ojos de elevación para facilitar su manejo.
• Los recipientes anchos aseguran una velocidad de aire baja y un tiempo de contacto más largo.
• Las bridas que conectan los recipientes están integradas en las cáscaras superior e inferior, lo que reduce la altura total de la unidad.

Especificaciones técnicas

Desicante: tamiz molecular

Nota: El suministro incluye el prefiltro UD+ y el postfiltro DDp+

Condiciones de trabajo de referencia:

Temperatura ambiente: 25°C
Temperatura del aire de admisión: 35°C
Presión de trabajo: 7 bar

Condiciones de funcionamiento extremas:

Temperatura ambiente máxima: 45 °C
Temperatura ambiente mínima: 2°C
Temperatura máxima de admisión de aire: 50°C
