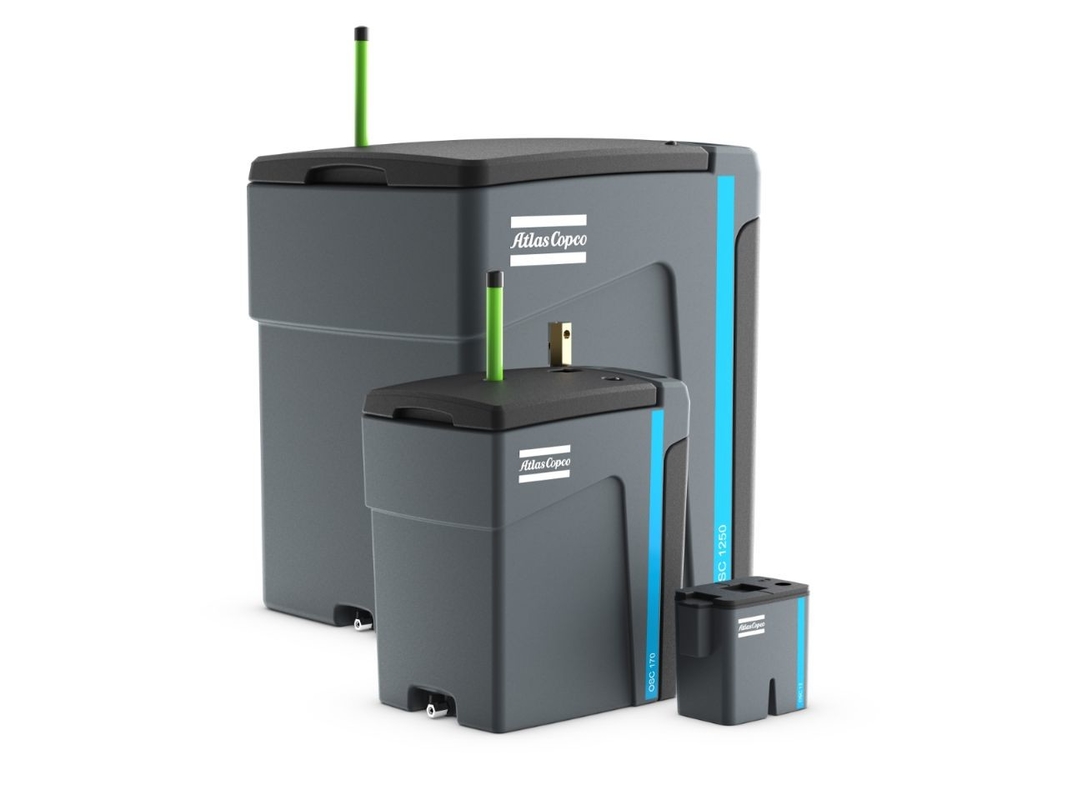

Sistema de separación aceite-agua OSC de mantenimiento cero

OSC Separador de aceite y agua

Si el condensado oleoso producido por el sistema de compresor de aire entra directamente en el sistema de tuberías de drenaje sin tratamiento, el aceite causará un daño ambiental significativo.el uso de equipos de tratamiento de condensado no se debe únicamente a la responsabilidad ambientalEs un requisito obligatorio de las leyes y reglamentos.La nueva serie de separadores de aceite y agua OSC de filtración de múltiples etapas de Atlas Copco puede eliminar eficazmente el aceite contenido en el agua condensada producida por el sistema de compresor de aireAdemás, gracias al diseño de los envases de filtros de fácil sustitución, el agua de condensado puede ser utilizada para la producción de aceite.OSC logra verdaderamente operaciones de mantenimiento basadas en cero.

Eficiencia
• El diseño de filtración en dos etapas de polipropileno y carbón activado puede filtrar y eliminar una variedad de aceites
• La caja de filtro de dos etapas de arcilla orgánica puede proporcionar un mejor efecto de filtración
• El contenido residual de aceite del condensado tratado se reduce a 10 ppm o incluso a 5 ppm, lo que cumple con los requisitos reglamentarios, elimina el riesgo de contaminación del medio ambiente,y puede descargarse directamente en el sistema de drenaje
Confiable
• El puerto de inspección del drenaje puede utilizarse para comprobar en cualquier momento el efecto de eliminación del aceite del drenaje
• La varilla indicadora está instalada de serie en la cámara primaria del filtro de polipropileno para indicar intuitivamente la fecha de caducidad del material del filtro
• El indicador de bloqueo está configurado para controlar el flujo de condensado en cualquier momento
• Diseño estructural simple y resistente a la corrosión, no se requiere una disposición especial de la instalación y la instalación es conveniente
• El material del filtro es fácil de desmontar e instalar, y el mantenimiento y el reemplazo son sencillos
• El ciclo de mantenimiento y sustitución es de 4000 horas
Flexible
• OSC12-15 es una serie pequeña que utiliza materiales de filtro desechables, y la serie más grande utiliza paquetes de materiales de filtro reemplazables
• OSC12-625 tiene un diseño de filtración de dos etapas, y OSC1250-2500 tiene un diseño de filtración de tres etapas
• OSC2500 está equipado con un desviador para distribuir uniformemente el flujo de condensado de cada unidad

Filtración eficiente en varias etapas

1- Al final de la entrada.
El agua condensada que contiene aceite entra en la cámara de expansión a través de una o varias entradas, donde se difunde y reduce la presión.El proceso de difusión puede interceptar y filtrar las grandes impurezas de partículas sólidas, evitando que estas impurezas afecten el efecto del material de filtro de fondo.

2.Cámara de filtro de primera etapa
El agua condensada que contiene aceite penetra y fluye a través del material del filtro de polipropileno.El agua condensada permanecerá en la cámara que contiene el material del filtro durante un período de tiempoEl aceite restante flota en la superficie del agua condensada y es absorbido por el material del filtro.

3.Cámara de filtro secundaria
Caja de material filtrante extraíble llena de bolsa de carbón activado o arcilla orgánica para filtrar y eliminar las pequeñas gotas de aceite en el agua condensada

4- La salida.

Después de haber sido completamente limpiada en la cámara de filtro secundario, el agua condensada limpia con casi ningún aceite residual puede ser descargada de forma segura directamente desde la salida al sistema de drenaje

Parámetros técnicos

Nota:
1El flujo de procesamiento se diseña y calcula sobre la base del contenido de aceite de salida de 10 mg/l.
2- Condiciones de trabajo de referencia: tiempo de funcionamiento 12 horas/día
Presión de escape 7 bar
Zona fría: temperatura ambiente de 15°C
Humedad relativa 60%
Zona templada: temperatura ambiente de 25°C
Humedad relativa 60%
Zona tropical: temperatura ambiente de 35°C
Humedad relativa 70%
Seleccionar el flujo de procesamiento correspondiente de acuerdo con el tipo de temperatura ambiente del sistema de compresor de aire en uso;
3- Condiciones de trabajo extremas: temperatura mínima de entrada: 1°C
Temperatura ambiente mínima: 1°C
Temperatura máxima de entrada: 75°C
4Factor de corrección del tiempo de funcionamiento

En diferentes tiempos de funcionamiento, el flujo de procesamiento de OSC debe calcularse y corregirse de acuerdo con diferentes factores de corrección:

5. Rendimiento de la separación
El contenido de aceite después del tratamiento debe alcanzar los 5 mg/l y el flujo de procesamiento de OSC debe duplicarse.
6. El compresor de aire utiliza RIF-N, RS-Ultra u otros aceites minerales se recomienda seleccionar de la serie CARB, que es el modelo de aceite estándar, excepto VSD +;
Se recomienda seleccionar los compresores de aire que utilicen RXD, Rotor-Foodgrade u otros aceites sintéticos de la serie CLAY, que es el modelo de aceite estándar de VSD+.
