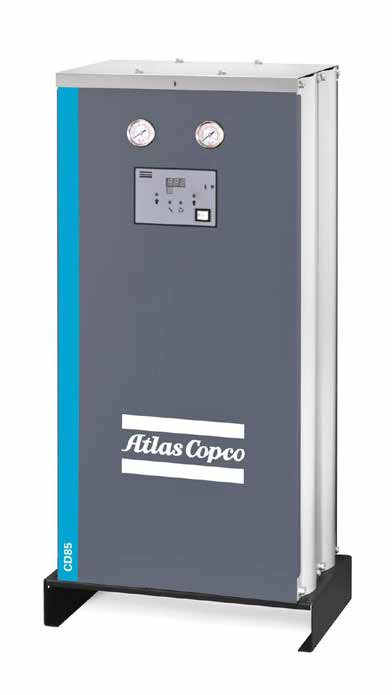

Secadores de aire desecantes monofásicos CD85 Fuente de energía eléctrica


ATLAS CD85 DESICANTADORES DE AIREO Tratamiento del aire


¿Cómo funcionan los secadores?
Los secadores de desecante consisten en dos torres llenas de desecante. El aire comprimido húmedo pasa directamente a través de la sustancia, que adsorbe la humedad.El desecante tiene una capacidad de adsorción finita antes de que deba secarseDe ahí el diseño de las torres gemelas, mientras una torre seca el aire, la otra se regenera.

Atlas ofrece dos tipos de secadores de desecante, la serie BD+ de secadores de purga con soplador (cero) y la serie CD(+ de secadores de desecante sin calor.

1Se está secando.
El aire comprimido húmedo fluye hacia arriba a través del desecante adsorbente de abajo hacia arriba (1).

2Regeneración.
Secadoras con desecante sin calor ¢ CD+:
El aire seco de la salida de la torre de secado se expande a presión atmosférica y se envía a través del desecante saturado, forzando a la humedad adsorbida a salir (2 y 4).
Después de la desorción, se cierra la válvula de escape y se vuelve a presurizar el recipiente.
Seca de desecantes de purga con soplador (cero):
El soplador (5) toma el aire ambiente y lo sopla a través del calentador externo (6).

3. Refrigeración (BD+)
BD+ con purga:
Después de la fase de calentamiento, el desecante se enfría expandiendo el aire comprimido seco de la salida del recipiente de adsorción sobre el
la torre reactivada caliente.
BD+ con purga cero:
Después de la fase de calentamiento, el soplador toma el aire ambiente y lo envía a través de la torre reactivada de abajo a arriba.
4Cambiando.
El método de ensayo se basa en el ensayo de la estructura de la estructura de la estructura de la estructura de la estructura.

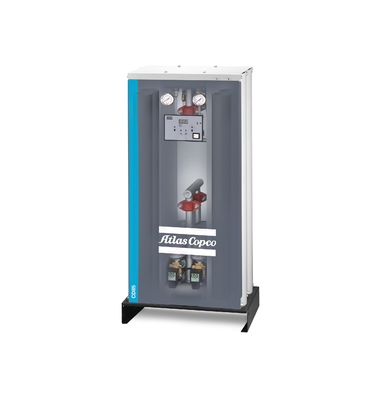

CD85 Modular Tecnología avanzada y rendimiento excepcional

1. Tecnología avanzada y rendimiento excepcional
• Los nuevos secadores modulares de la serie CD+/CD de Atlas Copco proporcionan aire seco de alta calidad sin vasos a presión,con un punto de rocío de presión tan bajo como -70°C y que puede alcanzar el contenido de agua más alto del nivel 1 de la norma ISO8573-1:2010 estándar de calidad del aire comprimido.

2- Excelente rendimiento.
• Adsorbente de alta calidad con un alto rendimiento de adsorción fiable, adecuado para una variedad de condiciones de trabajo
• El estándar de la serie CD+ alcanza un punto de rocío de presión de -40°C y -70°C
• El estándar de la serie CD alcanza un punto de rocío de presión de -20°C

3.Válvula de solenoide óptima
• Válvula electrónica de alta calidad para garantizar el funcionamiento fiable del secador bajo diferentes condiciones de presión

4Control inteligente y amigable
• Controlador LCD para controlar el estado de funcionamiento,
• Se puede sincronizar con el compresor para controlar el estado del interruptor del compresor (carga y descarga)
• Indicación y advertencia del tiempo de servicio y de funcionamiento.
• Control opcional del punto de rocío para reducir la pérdida de aire de purga (se requiere un control opcional del punto de rocío).
• Control remoto para obtener arranque, parada y alarma a distancia

5Distribución optimizada del flujo de aire
• Análisis profesional de la mecánica de fluidos, diseño de la distribución del flujo de aire y vida útil prolongada del adsorbente
• La distribución optimizada del flujo de aire garantiza un punto de rocío de presión estable

6.Mantenimiento y cuidado convenientes
• Reemplazar rápidamente el adsorbente, fácil de llenar, y evitar el desbordamiento del adsorbente
• Dispositivo de protección especialmente diseñado para evitar que el adsorbente se ponga en polvo durante el funcionamiento

7. Amplio rango de presión
• Los productos estándar pueden utilizarse para 4-10bar, las opciones pueden utilizarse hasta 16bar
• Diseño profesional para diferentes presiones de entrada para reducir las pérdidas de aire comprimido


Especificaciones técnicas



Secador de CD*: alumina activada, puede utilizarse para el punto de rocío de presión -20°C (sólo CD180/210 opcional punto de rocío de presión -40°C)
Descripción de la presión**: se recomienda la máquina estándar para aire comprimido de 7 a 8 bar (rango de uso limitado de 4 a 10 bar), con una boquilla de purificación de 4/10/13 a 16 bar correspondiente opcional para reducir el consumo de gas

Condiciones de trabajo de referencia: temperatura ambiente: 25°C
Temperatura del aire de admisión: 35°C
Presión de trabajo: 7 bar

Condiciones de funcionamiento extremas: Temperatura ambiente máxima: 46°C
Temperatura ambiente mínima: 2°C
Temperatura máxima de admisión de aire: 50°C
